정류부(SCR, DioDE)제어로 입력파형 왜율(Thd) 높음
입력역률이 낮음(약0.8정도)
제어가 복잡하고 부품수가 많아 신뢰성(Mtbf)이 낮음
아날로그 이중변환 제어로 전력변환 손실이 큼(효율 약 85%)
별도 소형 층전부 구성으로 축전지 충전전류가 1~2A임
IGBT PWM제어로 전류파형 왜율 개선(5%이내)
계통연계형 정전압 제어로 고효율화 실현(95%이상)
단일변환 All디지털 제어로 One Board화 기능
IGBT인버터의 양방향 제어로 축전지 충전전류 회로 개선

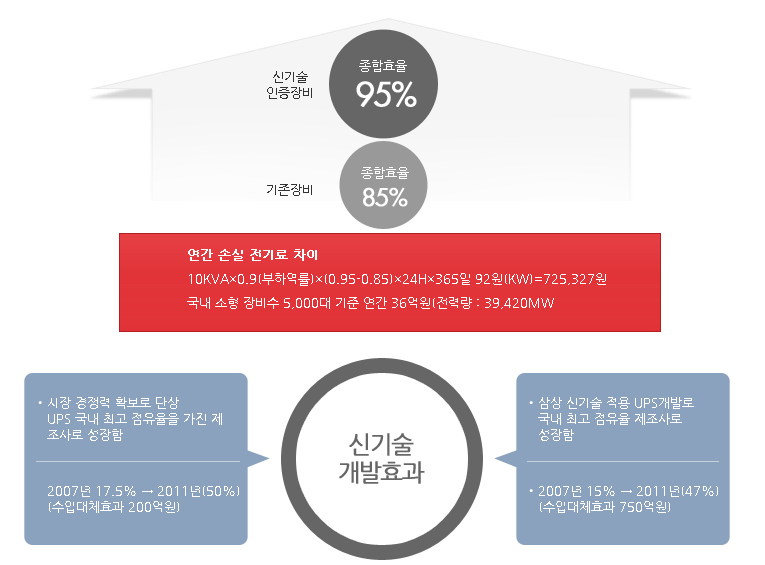

기존 장비와의 손실 계산
성능비교
국제통신공업(주) DIGITAL UPS
국내 타사 제품 OTHER
제어방식
100% 마이크로프로세서 제어
부분적으로만 디지털 제어함
역률
0.99 이상
0.80 정도 수준
효율
운전효율 95% 이상
운전효율 85% 정도
구동방식
IGBT PWM 제어방식
아날로그 SCR제어
비선형 부하특성
비선형 부하시 전압변동 거의 없이 지원
비선형 부하시 80%정도로 출력전압 DROP
가격 경쟁력
국내 업체 대비 15% 이상
ONE Board로 20% 이상
배선 간략화로 생산성 3배
DIGITAL UPS의 평균 출시
단가는, 국내 업체 대비 15~30% 수준의 가격 경쟁력을 가지고 있음
CONTROL 및 P/S 등 10여장의 Board를
ONE Board로 함에 따라,
20% 이상의 가격 경쟁력 확보.
중국의 저가 공세에도 대응 가능한 경쟁력 확보
ONE Board제어로 인해 기존 Board간의
제어 배선이 필요 없어 제조 생산성이
기존장비의 3배이상이 되므로
이로 인한 인건비 감소.
UPS 디지털 제어기술
IGBT를 이용한 최고의 기술을 접목한 정류방식과 DSP(디지털제어)를 적용하여 제어 관리되므로 최고의 신뢰성을 주는 ON-LINE 방식의 UPS입니다. KJU-3000 Series는 편리한 조작방식과 안정성으로 완벽한 전원 환경을 구현해 줍니다. KJU-3000 Series는 다음과 같은 특징을 가지도록 제작됩니다.
결론
본기술 개발품은 고효율 고역율 구현 기술로 국내에 에너지 절감에 기여하며 중국 등 저임금 노동력으로 생산되어 국내에 수입되는 저가격의 UPS와도 가격경쟁력을 확보하여 국내 시장을 방어할 수 있는 계기가 마련되었다. (수입대체 효과) 본 신기술 개발품은 ONE BOARD의 구현으로 세계적인 가격 및 품질에서 경쟁력을 가지며 UPS수입국에서 수출국으로 변화할 수 있는 발판을 마련하였다.
