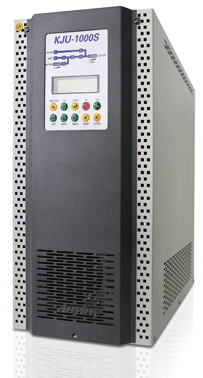

KJU-1000 Series UPS는
특허 제10-0830351(제목 : 아이지비티 유피에스 시스템)제품으로 NET, NEP를획득한 장비입니다.
· I/P : 3상, 1상
· O/P : 1상 3 ~ 50KVA UPS Systems
FEATURES
• True On-line Double Conversion UPS | VFI-SS-111
• 무변압기형 UPS | 고효율, 소형·경량
• 입력 고역률 | pf=0.99
• 입력 역류 고조파 최소화 | 5% 이하
• 100% 디지털 제어방식 | 안정된 AC 전압공급
• ECO 모드 운전기능 | 운전효율 97% 이상
• 순환부하시험 운전기능 | 부하전류 및 부하역률 설정
• 다양한 원격 감시기능 | RS-232, RS-485, SNMP(Option) 지원
USE
SPECIFICATION
구분 KJU - 1000 SERIES
MODEL명 1003 1005 1008 1010 1015 1020 1030 1108 1110 1115 1120 1130 1140 1150
용량(KVA) 3~30 7.5~50
일반적
사항		 냉각방식 강제풍냉식
사용정격 100% 연속사용
정류 및 충전부 제어방식 입력전류 순시제어 고역률 컨버터 방식
사용소자 I.G.B.T
인버터 제어방식 고주파 순시제어 PWM방식
ST/SW 절체방식 순수 반도체에 의한 무순단 동기절체 방식
입력전원 정격전압 1Φ 220V ± 10% 3Φ 380V ± 10%
정격 주파수 50Hz, 60Hz ± 5%
역률 0.98 이상
출력전원 상수 1상 2선식
정격전압 220V
전압 안정도 ±2% 이내
정격 주파수 60Hz ±0.3Hz 이내
정, 복전 응답속도 50mS ±8%(±2% 이내로 복귀시)
출력전압 조정 ±5%
파형의율 THD 3%이하(선형 정격부하시)
과부하 내량 125% 10분
역률 0.8 Leg
종합효율 90% 이상
동기절체 동기절체 시간 4mS 이내
직류전원 정격 전압 192V / 240V
최고 전압 216V / 270V
최저 전압 168V / 210V
절연특성 절연내압 AC 1760V Megger로 1분간 인가
절연저항 DC 500V Megger로 측정시 5㏁이상
온도상상 변압기류 140 deg. 이하
반도체류 80 deg. 이하
외함도장 EA404K
치수 Width(폭) 250㎜ 250㎜ 400㎜ 630㎜ 400㎜ 400㎜ 630㎜ 600㎜
Depth(깊이) 630㎜ 660㎜ 720㎜ 805㎜ 780㎜ 720㎜ 805㎜ 725㎜
Higt(높이) 500㎜ 600㎜ 735mm 1200㎜ 900㎜ 1180㎜ 1400㎜ 1500㎜
(바퀴포함)
