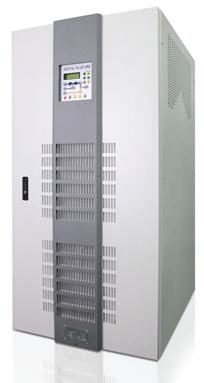

KJU-3000 Series UPS는
최신기술인 ALL IGBT 제품으로 DSP 제어를구현한 무변압기 UPS로써 고효율, 고역률 무정전 전원장치입니다.
FEATURES
• 정류부, 인버터부 모두 IGBT 제어
• 고주파 PWM 순시치 제어
• DSP 장착한 정밀 제어
• 신뢰성있는 무변압기 제어
• 축전지 Cells 변경 용이
• 고효율, 고역률 제어
• 세계최초 스위칭주파수 12KHz~15KHz 상용화
• 원격 Netwrok감시(SNMP) 기능 : Option
• ECO 모드 운전기능 / 운전효율 98% 이상KJU
USE
SPECIFICATION
구 분 DIGITAL PLUS UPS (KJU-3000)
MODEL명 3010 3015 3020 3030 3050 3075 3100 3120 3150 3200 3300 3400 3500
용량(KVA) 10 15 20 30 50 75 100 120 150 200 300 400 500
교류입력 상수 3상 4선식 (3상 3선식 가능)
정격전압 380/220V ( 200 ~ 440V 가능 )
입력허용범위 ±15% (정격), -50% ( 50%부하시 )
정격주파수 60/50 Hz
주파수허용범위 바이패스 : ±2Hz (최대 ±5Hz), 정류기 : 45~65H
THD 5% 이하
입력역률 0.99 이상
냉각방식 강제풍냉식
정류기 제어방식 IGBT PWM 제어방식
인버터 제어방식 IGBT PWM 제어방식
절체방식 무순단 절체
교류출력 상수 3상 4선식
정격전압 208/120V, 220V, 380/220V, 415/240V, 440V, 480V
전압안정도 1.5% 이내
정격주파수 60/50 Hz
주파수안정도 ±0.5% 이내(인버터 Free Running시
파형왜율 3% 이하(100% 선형부하시)
사용정격 100% 연속정격
과부하내량 125% : 10분
종합효율 88~93%
역률 0.8
소음 (dBA) 58 62 65 68 70 72 73 75 78
절체시간 4mS 이내
허용온도 변압기류 125 deg
반도체류 75 deg
기타 45 deg
축전지 축전지전압 360V(30셀)표준, 30셀~40셀까지 선택가능 (10~20셀은 옵션)
충전전압 405V (표준)
정격전압 360V (표준)
종지전압 315V (표준)
통 신 RS-232, 485, 422, SNMP 지원(Option
치수 Width(폭) 500㎜ 500㎜ 700㎜ 800㎜ 1000㎜ 1100㎜ 1400㎜ 1520㎜ 2200㎜ 2400㎜ 2600㎜
Depth(깊이) 655㎜ 655㎜ 825㎜ 925㎜ 925㎜ 925㎜ 925㎜ 925㎜ 960㎜ 1000㎜ 1000㎜
Higt(높이) 1050㎜ 1150㎜ 1400㎜ 1500㎜ 1600㎜ 1700㎜ 1900㎜ 1900㎜ 1900㎜ 2000㎜ 2000㎜
※상기 사양은 품질 향상을 위해 변경 될 수 있음
