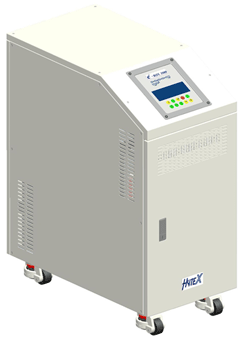

에너지 저장장치 제품소개 _ 에너지 저장장치
FEATURES
• 우수한 전원공급 품질
• 부하 공급 후, 남는 전기를 축전지에 저장
• 태양광 발전이 불가능한 시간대 또는 전력소비
• 피크시간대에 축전지방전
• 일본 사례 : 상업용, 산업용, 가정용에 동시 적용하여 전력난 해소
주요 특징

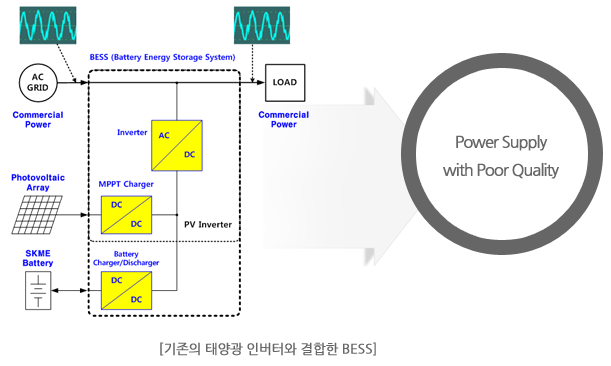

⊙ 기존의 태양광 인버터와 결합한 BESS = 태양광 인버터 + 충방전기

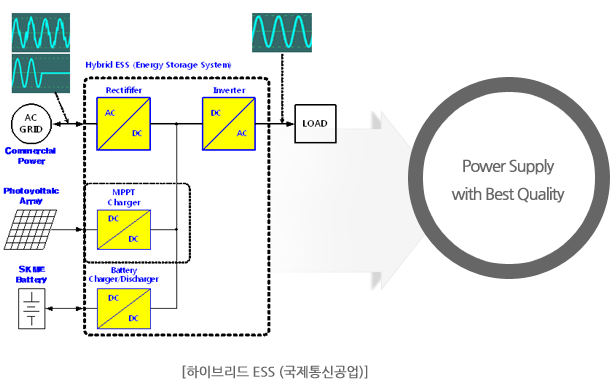

⊙ 하이브리드 ESS = UPS + 태양광 MPPT 충전기

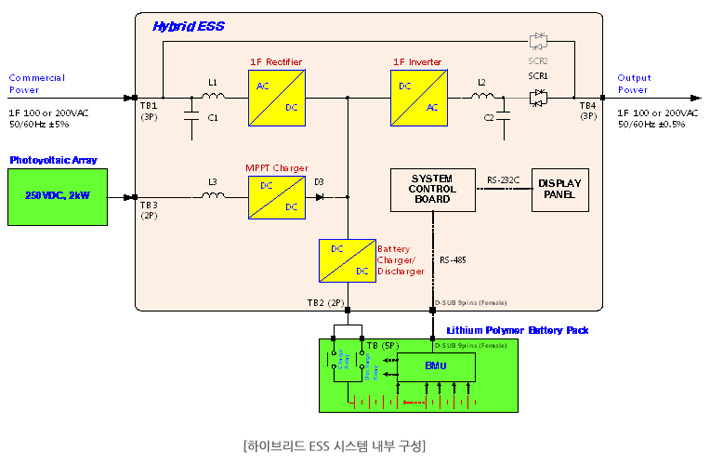

시스템 구성

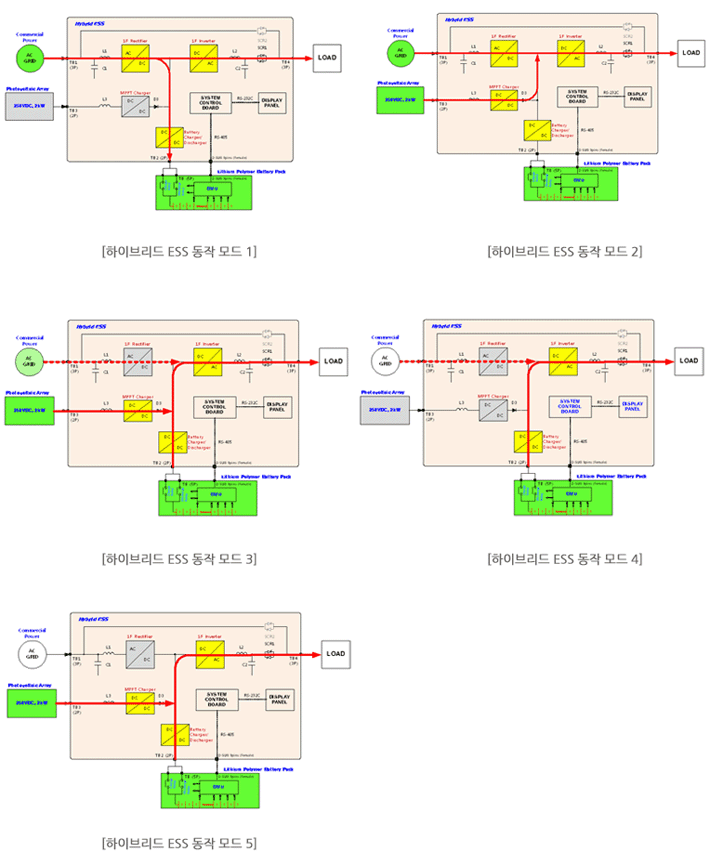

동작 모드 (모드 1: 축전지 충전모드 23:00 ~ 08:00)
주요 사양 및 시험 결과
Item Criteria Measured Data Results
Visual Inspection W355 x D655 x H800 ±5mm - Passed
Output Voltage Regulation 100VAC ± 2% @0%, 50%, 100% Load 0.10% Passed
Output Frequency Regulation 0.10%
Efficiency 60Hz ± 0.5% @0%, 50%, 100% Load -0.47% Passed
Input Current THD min. 85% @ 100% Load 87.64% Passed
Output Voltage THD max. 5% @ 100% Load 4.37%
Step Load Test max. 3% @ 0%, 50%, 100% Load 1.64%
Power Failure / Restore Test Step Load: 50%→100%
- Transient Voltage: ±5%
- Recovery Time: within 50ms		 -1.14%
3ms
Transfer Time Test - Transient Voltage: ±5%
Recovery Time: within 50ms		 1.14%
6ms
Audible Noise Within 4ms 0.9ms
Battery Current Limitation 62dBA @ 1.5m distance 61dBA 5.7A
ESS Operation Mode Test Mode 1. Battery (Charge) Mode Rectifier + Battery Charge Passed
Mode 2. Commercial & PV Power Mode Rectifier + PV Charge Passed
Mode 3. PV & Battery (Discharge) Mode PV Charge + Battery Discharge Passed
Mode 4. Battery (Discharge) Mode Battery Discharge Passed
Mode 5. Commercial Power Failure Mode Battery Discharge + PV Power Passed
